AlexNet

AlexNet은 ILSVRC의 2012년 대회에서 Top 5 test error 15.4%를 기록하여 1위를 차지한 네트워크로 CNN의 우수함을 전세계에 입증한 네트워크로 AlexNet 네트워크 이후로 CNN구조의 GPU구현과 dropout 적용이 보편화 되었다.  AlexNet의 논문 이름은 ImageNet Classification with Deep ConvConvolutional Neural Networks이다.

---

AlexNet구조

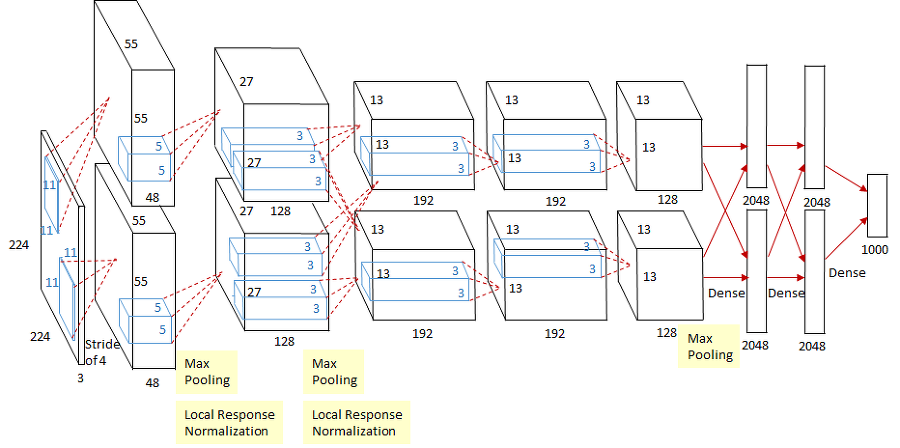

AlexNet의 구조는 LeNet-5과 크게 다르지 않다.  위 아래로 filter들이 절반씩 나뉘어서 2개의 GPU로 병렬연산을 수행하는 것이 가장 큰 특징이다.  총 8개의 레이어로 구성되어 있다. 일부분 max-pooling이 적용된 Convolution layer 5개, fully-connected layers 3개로 구성되어 있다. 2, 4, 5번째 Convolution layer는 전 단계의 같은 채널의 특성맵들만 연결되어 있는 반면, 3번째 Convolution layer는전단계의두채널의특성맵들과모두연결되어있다. Input image는 224 x 224 x 3 (RGB 이미지)이다.





AlexNet Architecture



Alex Net을 자세히 살펴보면 다음과 같이  [Input layer] - [Conv1] - [MaxPool1] - [Norm1] - [Conv2] - [MaxPool2] - [Norm2] - [Conv3] - [Conv4] - [Conv5] - [Maxpool3] - [FC1] - [FC2] - [Output layer] 으로 구성되어 있다. 여기서 Norm은 수렴 속도를 높이기 위해 local response normalization을 하는 것으로 local response normalization은 특성맵의 차원을 변화시키지 않는다.



Type	Filter	stride	padding	Input	output	remarks
Input layer	-	-	-	-	-	-
Conv1	11 x 11 x 3 x 96	4	0	224 x 224 x 3	55 x 55 x 96	-
MaxPool1	3 x 3	2	-	55 x 55 x 96	27 x 27 x 96	-
Norm1	-	-	-	27 x 27 x 96	27 x 27 x 96	LRN을 이용한normalization layer
Conv2	5 x 5 x 96 x 256	1	2	27 x 27 x 96	27 x 27 x 256	-
MaxPool2	3 x 3	2		27 x 27 x 256	13 x 13 x 256	-
Norm2	-	-	-	13 x 13 x 256	13 x 13 x 256	LRN을 이용한normalization layer
Conv3	3 x 3 x 256 x 384	1	1	13 x 13 x 256	13 x 13 x 384	-
Conv4	3 x 3 x 384 x 384	1	1	13 x 13 x 384	13 x 13 x 384	-
Conv5	3 x 3 x 384 x 256	1	1	13 x 13 x 384	13 x 13 x 256	-
MaxPool3	3 x 3	2	-	13 x 13 x 256	6 x 6 x 256	-
FC1	-	-	-	6 x 6 x 256	4096	-
FC2	-	-	-	4096	1000	-
Output layer	-	-	-	-	-	-





---

ReLU

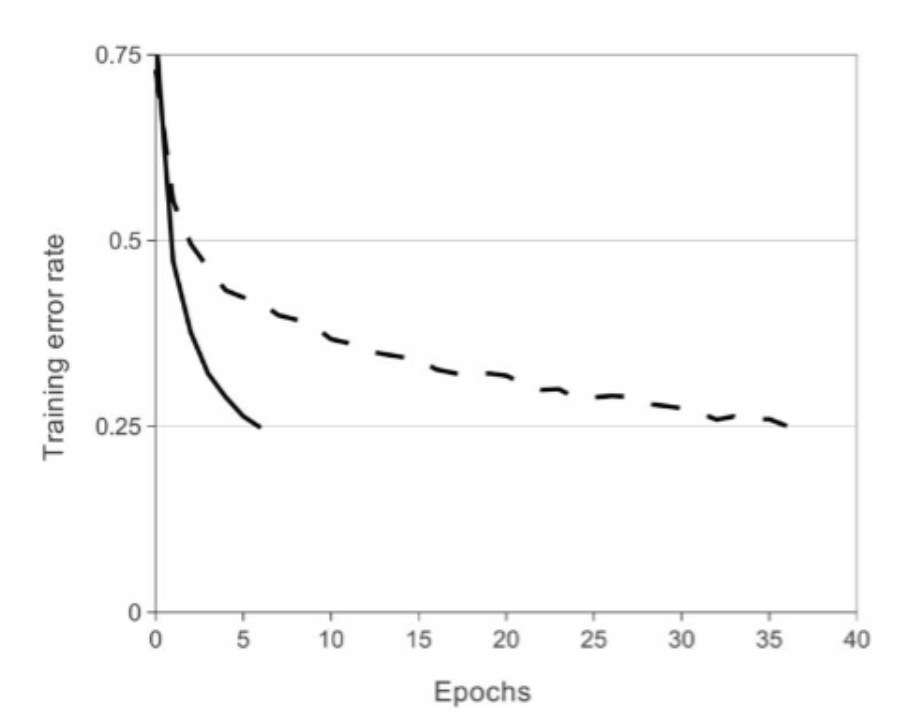

저자는 tanh와 Relu의 학습 속도를 비교했다. CNN으로 CIFAR-10 dataset을 학습시켰을 때 25% training error에 도달하는 실험결과는 아래 그림과 같다. 점선인 tanh은 35epoch이 지나서야 도달한다. 하지만 ReLU를 사용하면 6epch만에 도달한다. 약 6배 정도 빠르다. 이에 Alex Net에서는 ReLU를 활성화 함수로 사용한다.

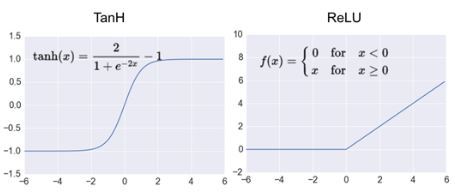

(좌) - Relu와 Tanh 비교 / (중앙) - Tanh / (우) - ReLU



---

Training on Multiple GPUs

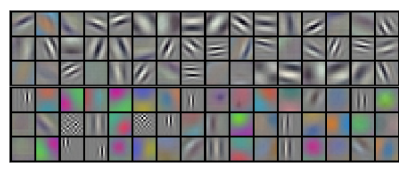

Alex Net은 network를 2개의 GPU로 나누어서 학습했다. 이를 GPU parallelization이라고 한다. 저자는 2개의 GPU로 나누어서 학습 시켜 top-1 error와 top-5 error가 1.7%, 1.2% 감소되었으며 학습속도가 빨라졌다고 한다.  아래 그림은 GPU1, GPU2 각각에서 학습된 kernel map으로 GPU1에서는 색상과 관련 없는 정보를 학습하고 GPU2는 색상과 관련된 정보를 학습하는 것을 확인 할 수 있다.





---

Dropout

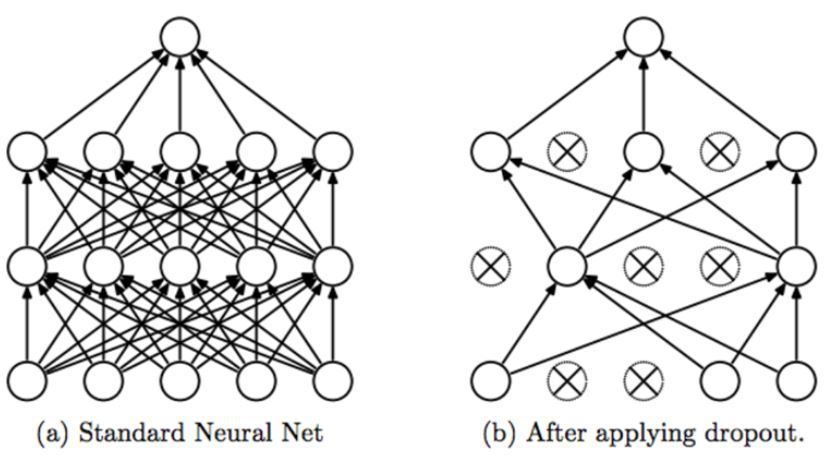

과적합(over-fiting)을 막기 위해서 dropout을 사용했다. dropout이란 뉴런 중 일부를 생략하면서 학습을 진행하는 것을 말한다. 매 입력마다 dropout을 적용시키면 가중치는 공유되지만 신경망은 서로 다른 구조를 띄게 된다. 때문에 뉴런은 특정 다른 뉴런의 존재에 의존하지 않기 때문에 co-adaptation을 감소시킨다고 한다. 그러므로 서로 다른 뉴런의 임의의 부분집합끼리 결합에 유용한 robust 특징을 배울 수 있다. dropout은 훈련시에 적용되는 것이고 테스트시에는 모든 뉴런을 사용한다.



---

co-adaptation : 신경망의 학습 중, 어느 시점에서 같은 층의 두 개 이상의 노드의 입력 및 출력 연결강도가 같아지면, 아무리 학습이 진행되어도 그 노드들은 같은 일을 수행하게 되어 불필요한 중복이 생기는 문제를 말한다. 즉 연결강도들이 학습을 통해 업데이트 되더라도 이들은 계속해서 서로 같은 입출력 연결 강도들을 유지하게 되고 이는 결국 하나의 노드로 작동하는 것으로써, 이후 어떠한 학습을 통해서도 이들은 다른 값으로 나눠질 수 없고 상호 적응하는 노드들에는 방비가 발생하는 것이다. 결국 이것은 컴퓨팅 파워와 메모리의 낭비로 이어진다.

출처 : hyeonnii.tistory.com/254



---

Overlapping pooling

기존 LeNet-5의 경우 average polling을 사용했으며 stride를 커널 사이즈보다 작게 하는 non-overlapping을 적용했다. 하지만 AlexNet은 max pooling을 사용 했으며 overlapping pooling을 적용 했다. 따라서 overfit을 방지하고 top-1와 top-1와 top-5 error를 각각 0.4% 0.3% 낮췄다고 한다. 아래 그림은 non-overlapping pooling과 overlapping pooling의 비교 모습이며 max pooling을 예로 설명 했다. 그림을 보면 non-overlapping은 중첩없이 진행되는 모습을 보이며 overlapping은 중첩되는 모습을 보인다.





---

local response normalization (LRN)

LRN은 generalization(일반화)을 목적으로 한다. sigmoid나 tanh함수는 입력 data의 속성이 서로 편차가 심하면 saturation(weight 업데이트가 멈추는 현상)되는 현상이 심해져 vanishing gradient problem(기울기 값이 사라지는 문제)를 유발할 수 있게 된다. 반면에 ReLU는 non-saturating nonlinearity 함수이기 때문에 saturation을 예방하기 위한 입력 normalization이 필요로 하지 않는 성질을 갖고 있다. ReLU는 양수값을 받으면 그 값을 그대로 뉴런에 전달하기 때문에 너무 큰 값이 전달되어 주변의 낮은 값이 뉴런에 전달되는 것을 막을 수 있다. 이것을 예방하기 위한 normalization이 LRN이다. 논문에서 LRN을 측면 억제(later inhibition)의 형태로 구현된다고 나와 있다. 측면 억제는 강한 자극이 주변의 약한 자극을 전달하는 것을 막는 효과를 말한다. 이러한 기법으로 top-1와 top-5 error를 각각 1.4% 1.2% 감소시켰다. AlexNet 이후 현대의 CNN에서는 local response normalization 대신 batch normalization기법을 사용한다.

---

non-saturating nonlinearity 함수는 어떤 입력 x가 무한대로 갈때 함수의 값이 무한대로 가는 것을 의미한다.  saturating nonlinearity 함수는 어떤 입력 x가 무한대로 갈때 함수의 값이 어떤 범위내에서만 움직이는 것을 의미한다.

출처 : m.blog.naver.com/PostList.nhn?blogId=smrl7460



---

Data augmentation

논문에서는 2가지의 Data augmentation을 적용했다. Data augmentation은 현재 가지고 있는 데이터를 변형하여 다양한 데이터를 좀 더 얻는 것으로 CNN모델을 학습시키기 위해 만들어진 개념이다. Data augmentation은 적은 노력으로 다양한 데이터를 형성하게 하여 over-fiting을 피하게 해준다. Alex net에서 사용된 첫 번째 기법은 generating image translation and horizontal reflection이다. 이 기법은 256 x 256 이미지를 수평 반전하고  224 x 224 크기로 Random 하게 crop 한다. 그리고 생성된 이미지를 horiontal reflection한다. 그러면 하나의 이미지에서 10개의 이미지를 생성할 수 있다. 모델이 10개의 패치에 대해 예측한 값을 평균내어 최종 예측값으로 사용한다.





두 번째 기법은 RGB channerl의 강도 조절이다. 아래의 공식에서 볼 수 있듯이 RGB pixel 값들의 3x3 covariance matrix의 eigenvector와 eigenvalue를 뜻하는 $P_{i}$, $λ_{i}$에 랜덤 값인 $α_{i}$을 곱해서 RGB image pixel에 더해줬다. 이를 통해 조명의 영향과 색의 intesity 변화에 대한 불변성을 지닌다. 이 기법을 통해 top-1 error를 1% 낮췄다고 한다.



$$[P_{1},P_{2},P_{3}][α_{1}λ_{1},α_{2}λ_{2},α_{3}λ_{3}]^{T}$$





---
